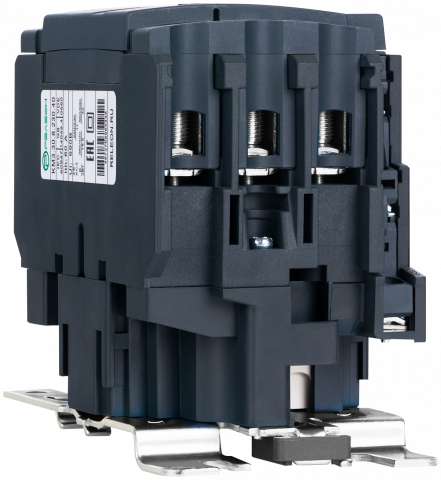

Контактор 3НО 40А (230В AC) НО+НЗ 10А, винтовой зажим

Бренд РЕЛЕОН

Серия Серия KM3 - промышленные контакторы до 150А

Емкость 1шт

Установка Дин-рейка

Тип упаковки Коробка

Сертификация ТР ТС 004/2011

Уровень защиты IP20

Номинальный ток 40А

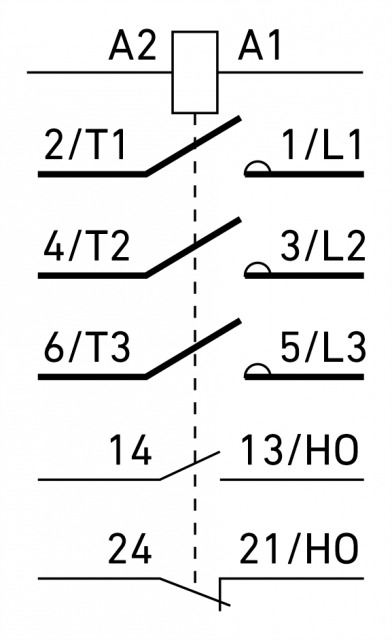

Кол-во контактов 3НО

Время срабатывания Замыкание - 12...26мс. Размыкание - 4...19мс.

Диапазон температур -40...+60°C

Страна производства Россия

Напряжение управления 230В

Сопротивление катушки 182 Ом

Номинальный ток по AC-1440В 60А

Номинальный ток по AC-3440В 40А

Диапазон рабочей частоты 25...400Гц

Вспомогательные контакты 1НО + 1НЗ

Тип напряжения управления AC

Мощность электродвигателя 11кВт при 220...230В AC 50/60Гц (AC-3)<br> 18,5кВт при 380...400В AC 50/60Гц (AC-3)<br> 22кВт при 415...440В AC 50/60Гц (AC-3)<br> 22кВт при 500В AC 50/60Гц (AC-3)<br> 22кВт при 660...690В AC 50/60Гц (AC-3)<br> 11кВт при 400В AC 50/60Гц (AC-4)

Время неперекрытия между НО и НЗ 1.5с. (при подаче и снятии напряжения с катушки)

Потребляемая мощность при пуске 160ВА, 50Гц, cosφ 0,75 (при 20°C)

Максимальная частота коммутаций 3600 цикл./час

Момент затяжки клемм силовой цепи 5Нм: ≤25мм2 8Нм: 35мм2

Механическая долговечность циклов 6 млн. циклов

Сечение провода клемм силовой цепи 1…35мм2

Номинальная включающая способность 800А

Электрическая долговечность циклов 1,4 млн. 50А AC-3 при Ue <= 440В 1,4 млн. 40А AC-1 при Ue <= 440В

Потребляемая мощность при удержании 15ВА, 50Гц, cosφ 0,3 (при 20°C)

Допустимая кратковременная нагрузка 720А при 40°C — 1с.<br> 320А при 40°C — 10с.<br> 165А при 40°C — 1мин.<br> 72А при 40°C — 10мин.

Номинальная отключающая способность 800А

Сечение провода клемм цепи управления 1…4мм2

Рабочий диапазон катушки отпускание Uмин. 69В

Момент закручивания клемм цепи управления 1.7Нм

Рабочий диапазон катушки отпускание Uмакс. 138В

Рабочий диапазон катушки срабатывание Uмин. 184В

Рабочий диапазон катушки срабатывание Uмакс. 253В

Номинальное максимальное напряжение на переключение 440В/690В AC - 300В DC

Минимальный ток на переключение для цепи сигнализации 5мА

Минимальное напряжение на переключение для цепи сигнализации 17В

Максимальное напряжение на переключение для цепи сигнализации 690
